包裝印刷行業的生產質量與溫度控制密切相關,從凹版印刷的輥筒冷卻,到復合工藝的熱壓定型,再到薄膜吹塑的冷卻定型,每一個環節的溫度穩定性都直接影響產品的色彩還原度、粘合強度和尺寸精度。冷水機作為關鍵溫控設備,需在接觸油墨、膠粘劑等溶劑的環境中,提供精準的溫度控制(±1℃),同時具備抗腐蝕、低噪音和連續運行能力。包裝印刷用冷水機的選型與運行,是平衡印刷質量、生產效率與設備壽命的核心環節,更是提升包裝產品市場競爭力的重要支撐。
印刷色彩的一致性依賴嚴格的溫度控制:
? 凹版印刷機的版輥需維持 30±0.5℃,溫度波動超過 1℃會導致油墨干燥不均(色彩偏差 ΔE≥2);
? 柔性版印刷的網紋輥溫度需控制在 25±1℃,溫差過大會導致傳墨量變化(±5%),影響圖案清晰度;
? 復合機熱壓輥需在 60-120℃范圍內精準調節(精度 ±1℃),溫度不穩定會導致復合膜剝離強度下降(≥1N/15mm)。
某彩印廠因冷水機溫控波動(±2℃),導致一批次食品包裝色差超標,退貨損失達 80 萬元,客戶滿意度下降 15%。
印刷車間的溶劑環境對設備材質提出挑戰:
? 油墨中的苯類溶劑(如甲苯、二甲苯)會腐蝕普通橡膠密封件(溶脹率≥10%),需選用氟橡膠(FKM)或聚四氟乙烯(PTFE)材質;
? 復合工藝的膠粘劑(如聚氨酯膠)泄漏后會污染冷卻水,形成油膜附著在換熱器表面(降低換熱效率 15%);
? 印刷粉塵(粒徑 5-20μm)隨回風進入冷卻系統,若過濾不徹底會堵塞版輥水路(尤其是精細圖案的細小流道)。
某軟包裝廠因冷卻系統被油墨顆粒堵塞,導致版輥冷卻不均,圖案套印偏差超 0.1mm,廢品率從 3% 升至 10%。
包裝印刷的批量生產要求設備高可靠性:
? 冷水機需支持 24 小時連續運行(MTBF≥8000 小時),平均維修時間≤2 小時,避免生產線中斷;
? 具備負荷自適應能力(30%-100% 可調),匹配印刷機的間歇式生產模式(如換卷、清洗期間自動降載);
? 機組能效比(COP)滿負荷時≥3.8,部分負荷(50%)時≥3.2,降低長期運行成本。

1. 凹版印刷冷卻
某凹印廠采用該方案后,色彩偏差 ΔE 控制在 1 以內,廢品率從 5% 降至 1.2%,訂單交付周期縮短 20%。
? 核心挑戰:凹版印刷機的鍍鉻版輥(直徑 100-300mm)在高速運轉(300-600m/min)時摩擦生熱,需冷卻至 30±0.5℃,避免油墨過早干燥。
? 定制方案:

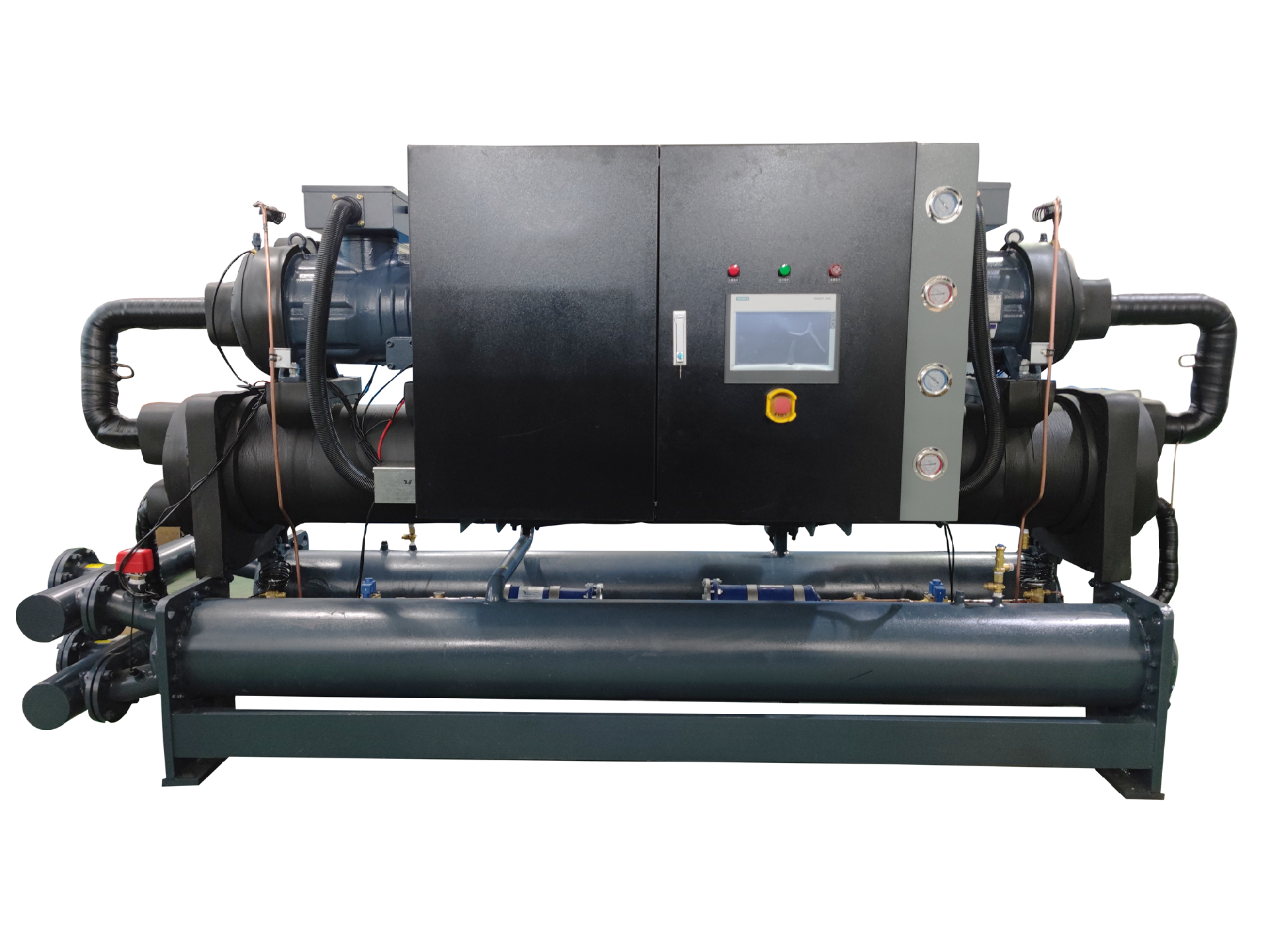

? 采用水冷式螺桿冷水機(制冷量 30-150kW),通過旋轉接頭為版輥供水,水溫控制精度 ±0.3℃;
? 版輥內部流道采用螺旋式設計(增加 30% 換熱面積),水流速≥1.5m/s,進出口溫差≤3℃;
? 與印刷機聯動,開機前預冷 10 分鐘(確保版輥溫度穩定),停機時自動切換至循環模式(防止水路堵塞)。
1. 柔性版印刷冷卻
? 核心挑戰:柔性版印刷的網紋輥(線數 100-400 線 /in)需精確控溫(25±1℃),溫度過高會導致水性油墨粘度下降(影響傳墨量)。
? 定制方案:
? 采用渦旋式冷水機(制冷量 10-50kW),配備精密流量控制器(精度 ±1%),確保各網紋輥水量均勻;
? 冷卻水路采用并聯設計(每色組獨立控制),支持不同色組溫度微調(溫差≤0.5℃);
? 系統配備精細過濾器(精度 20μm),每周更換濾袋(防止油墨顆粒進入)。
1. 干式復合冷卻
? 需求:復合機的熱壓輥(溫度 60-100℃)將薄膜與膠粘劑熱壓粘合后,需通過冷卻輥快速降溫至 40℃以下,確保粘合牢固(剝離強度≥3N/15mm)。
? 方案:
? 采用風冷式冷水機(制冷量 20-100kW),為冷卻輥提供 15±1℃冷卻水,流量根據復合速度(50-300m/min)自動調整;
? 冷卻輥表面鍍鉻(硬度≥HRC55),內部流道密集分布(間距≤50mm),確保輥面溫差≤1℃;
? 配備溫度巡檢儀(測量熱壓輥和冷卻輥溫度),溫差超 10℃時自動報警(防止粘合不良)。
1. 制袋機冷卻
? 需求:制袋機的熱封刀(溫度 150-200℃)封邊后,需通過冷卻裝置將溫度降至 50℃以下,避免熱封邊收縮(尺寸偏差≤0.5mm)。
? 方案:
? 采用小型水冷冷水機(制冷量 5-20kW),配合風冷式冷卻器,實現二次冷卻(先水冷再風冷);
? 冷卻裝置與熱封刀同步運行(間距≤100mm),冷卻時間≥0.5 秒 / 次(根據袋厚調整);
? 系統體積小巧(≤0.5m3),可集成于制袋機機架,不占用額外空間。
1. 吹塑薄膜冷卻
某薄膜廠采用該方案后,薄膜厚薄偏差從 8% 降至 3%,橫向拉伸強度提升 10%。
? 核心挑戰:PE、PP 薄膜吹塑時,管坯從機頭(溫度 180℃)擠出后需通過風環和冷卻輥降溫至 50℃以下,冷卻不均會導致薄膜厚薄偏差(≥5%)。
? 定制方案:
? 采用開放式冷水機組(制冷量 50-300kW),配套冷卻塔,為風環和冷卻輥提供 20±1℃冷卻水;
? 風環冷卻采用噴淋式(環形噴嘴,間距 5mm),冷卻輥采用內螺旋水路(水流速 2m/s);
? 與吹塑機聯動,根據薄膜厚度(10-100μm)自動調整冷卻水量(厚度增加,水量同步增加)。
1. 流延膜冷卻
? 需求:流延膜生產線的冷卻輥組(3-5 輥)需分區控溫(20-60℃),相鄰輥溫差≥10℃,確保薄膜平整(翹曲度≤1mm/m)。
? 方案:
? 采用多溫區冷水機(每輥獨立控溫),制冷量 30-150kW,水溫控制精度 ±0.5℃;
? 冷卻輥內部采用分區流道設計(每區獨立供水),確保輥面軸向溫差≤0.5℃;
? 配備紅外測溫儀(在線監測薄膜溫度),與冷水機形成閉環控制(偏差超 2℃時調整)。
1. 材質選擇與維護
? 接觸油墨區域:換熱器、管道選用 304 不銹鋼(耐溶劑腐蝕),密封件為氟橡膠(FKM),避免使用丁腈橡膠(會被油墨溶脹);
? 旋轉接頭:采用碳化硅機械密封(耐磨損,壽命≥8000 小時),定期加注高溫潤滑脂(耐溫≥150℃);
? 定期檢查:每月檢查管道連接處(有無油墨泄漏),每季度檢測密封件老化程度(硬度變化≤10%)。
1. 冷卻介質處理
? 開放式系統:使用軟水(硬度≤100mg/L),添加阻垢劑(如聚磷酸鹽)和殺菌劑(異噻唑啉酮,濃度 50ppm),每周檢測水質;
? 封閉式系統:采用乙二醇溶液(濃度 30%,防凍防腐蝕),添加抗氧劑(BHT,濃度 0.1%),每半年更換一次;
? 過濾系統:主回路安裝自清潔過濾器(精度 50μm),版輥支路加裝袋式過濾器(精度 20μm),確保水路通暢。
某印刷企業通過規范管理,冷卻系統堵塞故障從每月 2 次降至 0.3 次,換熱器清洗周期從 2 個月延長至 6 個月。
1. 智能負荷調節
? 變頻控制:根據印刷機運行速度(0-600m/min)自動調整壓縮機轉速(30-50Hz),待機時能耗降低 60%;
? 錯峰運行:利用夜間谷段電價(0:00-8:00)儲備冷水(蓄冷罐容量 50-100m3),白天高峰時段減少機組運行;
? 某包裝廠應用后,冷水機年耗電量下降 25 萬度,電費節約 20 萬元。
1. 余熱回收利用
? 復合機高溫回水(60-80℃):通過換熱器加熱車間供暖(冬季)或預熱清洗用水(從 20℃升至 50℃);
? 印刷機烘干箱余熱:回收后用于油墨預熱(降低干燥能耗),節約天然氣消耗 15%;
? 某彩印廠余熱回收系統年節約能源成本 12 萬元,投資回收期 1.8 年。
1. 常見故障處理
? 水溫偏高:檢查過濾器是否堵塞(清理)、冷凝器散熱是否良好(清洗)、制冷劑是否不足(補充);
? 流量波動:排查旋轉接頭是否磨損(更換密封件)、水泵葉輪是否堵塞(清理)、管道是否泄漏(修復);
? 溫控失靈:校準溫度傳感器(誤差≤0.1℃)、檢查 PID 參數設置(印刷機需更快響應速度)。
1. 預防性維護計劃
? 每日:檢查進出口水溫(偏差≤1℃)、壓力(穩定在 0.3-0.5MPa)、設備振動(≤0.1mm/s);
? 每周:清洗過濾器、檢查皮帶松緊度(撓度 10-15mm)、排放冷卻塔浮球閥雜物;
? 每年:更換冷凍油(螺桿機每運行 10000 小時)、進行壓力容器檢測(安全閥、壓力表校驗)。
某包裝印刷產業園(含 8 家凹印廠、5 家復合廠、3 家薄膜廠)需建設集中冷卻系統,服務于 20 臺凹版印刷機、10 臺復合機、5 條薄膜生產線,要求系統總制冷量 3000kW,單位產品冷卻能耗≤0.3kWh/㎡,年運行時間 7200 小時。
1. 分區冷卻架構:
? 印刷區:6 臺 300kW 螺桿冷水機(5 用 1 備),供應 30±0.5℃冷卻水,總循環水量 600m3/h;
? 復合區:4 臺 200kW 風冷冷水機,服務復合機冷卻輥,水溫控制 15±1℃;
? 薄膜區:3 臺 400kW 開放式冷水機組,配套冷卻塔,滿足吹塑 / 流延冷卻需求。
1. 節能與管理設計:
? 全系統采用變頻控制(水泵、壓縮機均變頻),根據實時負荷動態調整(響應時間≤30 秒);
? 安裝能源監控系統,按各廠區實際用量計費,促進節能(如停機時自動關閉對應回路);
? 余熱回收系統(回收 60-80℃回水熱量),用于園區供暖和清洗用水預熱(年節約標準煤 800 噸)。
? 產品質量:印刷色彩偏差 ΔE 控制在 1 以內,復合膜剝離強度提升 20%,薄膜厚薄偏差≤3%;
? 生產效率:印刷機速度從 300m/min 提升至 400m/min,復合機換卷時間縮短 10 分鐘 / 次;
? 成本控制:單位產品冷卻能耗降至 0.25kWh/㎡,年總節能效益 150 萬元,投資回收期 2.5 年。
包裝印刷行業的冷水機應用,是 “精準溫控” 與 “高效運行” 的有機結合,它不僅能保障印刷色彩的一致性和產品性能的穩定性,更能通過節能設計降低生產成本。隨著包裝印刷向 “綠色化、智能化、個性化” 發展(如無溶劑復合、數字印刷),冷水機將向 “低 VOC 排放(防溶劑揮發)、AI 自適應控溫、模塊化設計” 方向發展。
